雲台參數

穩像精度

≤0.02°（擾動0.5°@1Hz）

框架形式

三軸機械陀螺穩像

框架設計範圍

方位;-90°～+90°,橫滾：-30°～+30°，俯仰：-120°～+90°

可控轉動範圍

俯仰-90°～+30°

紅外相機參數

探測器響應波段

8-14um，長波

像元尺寸

12um

探測器像素數

384×288

640×512

光學焦距

9.1mm（±5%）

9.1mm（±5%）

光學F#

1.0

1.0

視場角

29.0°×21.7°（±5%）

48.3°×38.6°（±5%）

紅外拍照分辨率

384×288

640×512

紅外錄像分辨率

384×288

640×512

視頻幀頻

25Hz

25Hz

可見光相機參數

像素數

1300萬

像元尺寸

1.12μm×1.12μm

鏡頭焦距

3.5mm（±5%）

視場角

70.4°×39.6°（±5%、1080P）

錄像分辨率

1920×1080

拍照分辨率

4K、1920×1080

跟蹤器

功能

1) 具備自主目标識别；

2) 具備手動目标跟蹤框大小設定、目标鎖定能力；

3) 具備目标檢測和(hé / huò)跟蹤預測能力；

4) 目标可見光跟蹤或紅外跟蹤。

系統指标

存儲

SD卡存儲

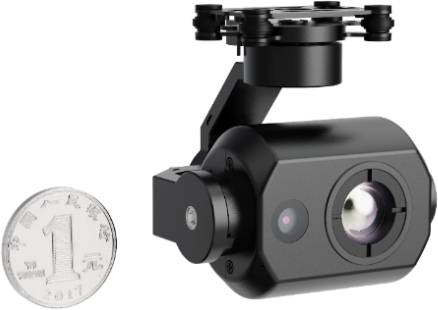

雲台尺寸

50.0mm（長）×57.0mm（寬）×62.0mm（高）（僅雲台部分）；

58mm（長）×55.0mm（寬）×26.5mm（高）（僅控制盒部分）；

重量

三軸雲台部分：70g±5g；

伺服控制器+跟蹤器（必配）：35±2g；

控制盒（選配）：20g。

作用距離

在晝間能見度不小于8km條件下，對成年人的目标識别距離大于200m，在夜間能見度不小于8km條件下，相對濕度不大于60%，背景溫差不小于5K條件下，對成年人的目标識别距離大于120m

工作溫度

-40℃～+55℃

存儲溫度

-45℃～+60℃

淋雨試驗

能夠在小雨條件下正常工作
