1.概述

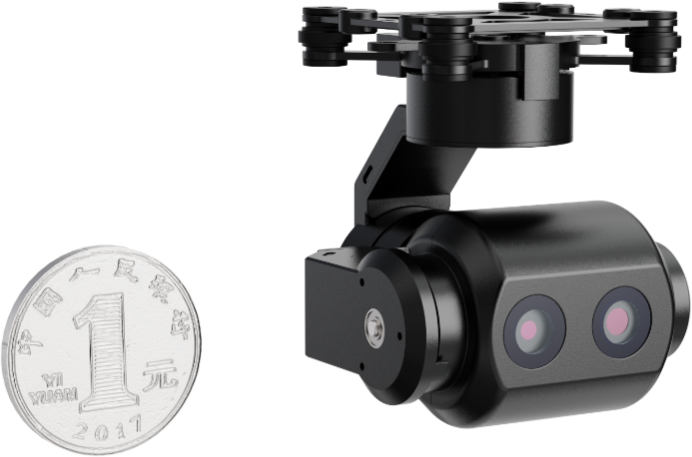

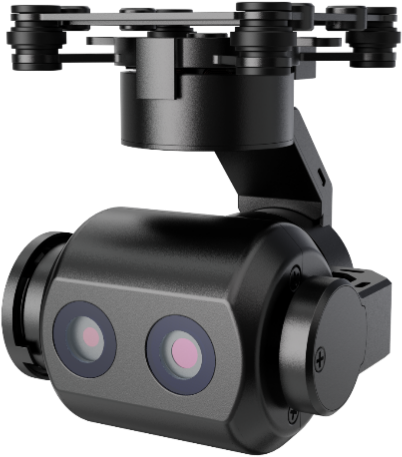

W55雲台采用三框架陀螺穩定控制，内埋的雲台穿線形式，搭載一(yī / yì ／yí)顆千萬級可見光CMOS傳感器和(hé / huò)一(yī / yì ／yí)顆星光級可見光CMOS傳感器，具備大小兩個視場角，能夠實時輸出1080P的高清可見光視頻，同時雲台組件具備目标鎖定和(hé / huò)跟蹤功能。

2. 框架角

方位角：-90°～+90°；

俯仰角：-120°～+90°；

橫滾角：-30°～+30°；

穩定精度：0.02°（1σ，擾動0.5°@1Hz）

3. CMOS成像傳感器指标

1）千萬級CMOS

像素：1300萬；

焦距：3.5mm；

視場角：70.4°（D）×39.6°（V），誤差±5%；

畸變：≤5%；

景深：169cm～INF

鏡頭構成：5P+1IR（波段650nm）

實時視頻分辨率：1920×1080；

拍照最大分辨率：4K、1920×1080；

識别距離：在能見度不小于8km條件下，對成年人的目标識别距離大于200m；

2）星光級CMOS

像素：200萬；

焦距：10.3mm；

視場角：30.9°（D），17.4°（V）；

畸變：≤0.7%；

鏡頭構成：5P+1IR；

實時視頻分辨率：1920×1080；

拍照最大分辨率：1920×1080；

識别距離：在能見度不小于8km條件下，對成年人的目标識别距離大于350m；

4. 電源

DC9V～15V，穩态功耗9W；

5. 重量和(hé / huò)體積

雲台部分重量約55g，體積44mm×46 mm×60mm；

跟蹤伺服闆部分重量約35g，體積52mm×52mm×18mm；

控制盒+底闆重量約20g（選配）；

6. 輸出接口

視頻：網絡、HDMI；

控制：TTL串口、網絡、SBUS；

存儲：SD卡存儲；

7. 環境适應性要(yào / yāo)求

工作溫度：-40℃～+55℃；

存儲溫度：-45℃～+60℃；

抗雨性能：系統能夠在小雨條件下正常工作。
