一(yī / yì ／yí)、 産品簡介

TZ070TA微型光電吊艙由非制冷紅外熱像儀、長短焦可見光相機（7倍混合變倍）、三軸伺服穩定平台和(hé / huò)圖像處理組件（自主識别、跟蹤）組成。具有超小、超輕、高精度、低延遲等特點，可應用在小型、微型無人機上，完成對目标區域的晝夜偵察、監視等任務。

該吊艙已經适配過國内多家主流飛控平台，可實現與飛控的無縫對接；并可接入本單位ViewControlStudio顯控軟件平台，協助總體單位快速完成無人機系統的開發。

光電吊艙通過非制冷紅外熱像儀和(hé / huò)可見光相機實現全天時對地(dì / de)目标的探測、識别和(hé / huò)跟蹤，并實時輸出紅外和(hé / huò)可見光視頻供任務執行人員查看。

光電吊艙主要(yào / yāo)應用于偵查、邊防巡邏、人員搜救、森林防火等場景。

一(yī / yì ／yí)、 實物圖片

圖1 産品圖片

二、 産品功能

a) 具備自檢和(hé / huò)故障上報功能；

b) 具備長波紅外、可見光波段探測能力，能輸出紅外圖像和(hé / huò)可見光圖像；

c) 具備可見光7倍光學混合變倍；

d) 具備方位、俯仰、橫滾三軸自由度運動的能力；

e) 具備接收控制站指令并完成吊艙操作的功能；

f) 具備隔離載體擾動，穩定瞄準線的能力；

g) 具備鎖定/解鎖目标功能，且鎖定目标後吊艙輸出圖像爲(wéi / wèi)帶有跟蹤框的圖像；

h) 具備目标自動跟蹤功能，能自動跟蹤目标，具備抗自然幹擾的能力；

i) 具備記憶跟蹤功能，目标在短暫丢失後，可短時間内再次捕獲；

j) 具備調節波門大小的功能；

k) 具備跟蹤點切換功能；

l) 可通過RS422/百兆網與控制站雙向通信，并輸出紅外圖像、可見光圖像、系統工作狀态、相機工作狀态、光軸位置等信息；

m) 具備拍照和(hé / huò)錄像功能；

n) 具備典型目标（人、車）檢測功能；

三、 挂載平台

巡飛無人機、微小型旋翼機等。

四、 主要(yào / yāo)技術參數

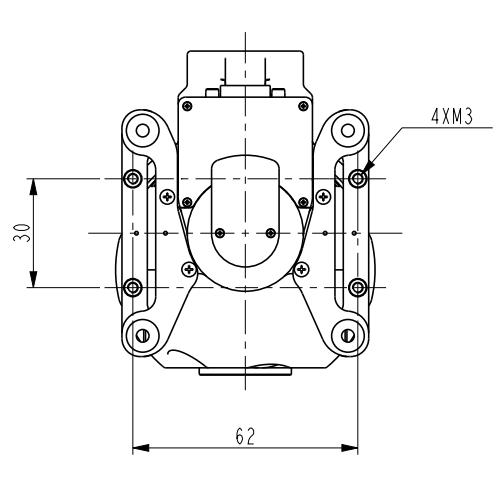

五、 機械尺寸及安裝接口

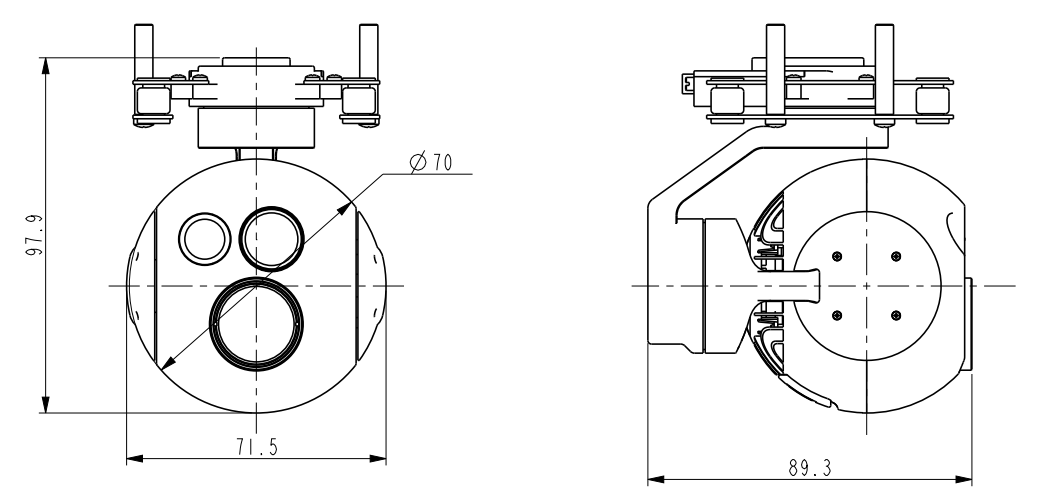

圖2産品機械尺寸圖
