一(yī / yì ／yí)、産品簡介

IS021FA兩軸四光吊艙主要(yào / yāo)由可見光相機、非制冷紅外熱像儀、伺服穩定平台、圖像壓縮、跟蹤系統和(hé / huò)電源模塊等組成。産品可以完成目标成像偵查、引導攻擊、景象匹配定位任務，具有可見光和(hé / huò)紅外成像能力，具備全天候戰場目标搜索、目标跟蹤定位和(hé / huò)引導攻擊的能力。

一(yī / yì ／yí)、産品圖片

IS021FA兩軸四光吊艙

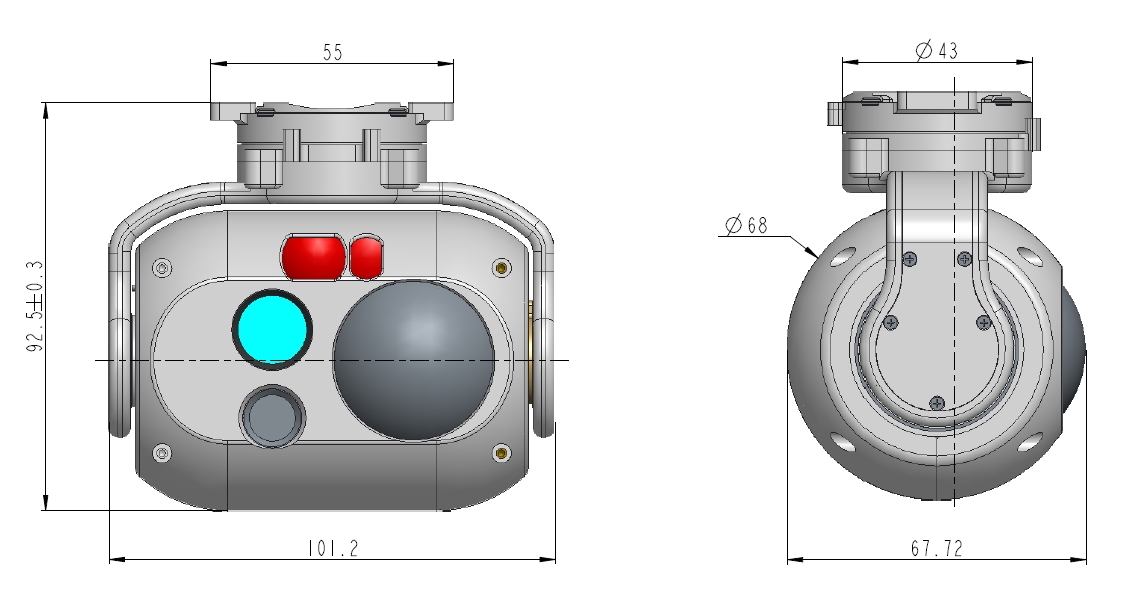

圖1 IS021FA兩軸四光吊艙

二、産品功能

a) 具備全天候使用能力；

b) 具備切換可見光、紅外視頻輸出的功能；

c) 具備視軸穩定功能；

d) 具有目标跟蹤功能，選定目标後可實現自動跟蹤；

e) 具有狀态參數、标識框顯隐功能；

f) 具有手動搜索、自動跟蹤、數字導引、掃描功能；

g) 具備自動識别并提示靜/動目标的能力；

三、挂載平台

無人機、巡飛彈等。

四、主要(yào / yāo)技術參數

型号	IS021FA兩軸四光吊艙
紅外熱像儀
探測器類型	非制冷焦平面探測器
工作波段	8μm～14μm
探測器分辨率	1280×1024
像元尺寸	12μm
鏡頭焦距	35mm
視場角	24.8°×19.9°
廣角可見光
分辨率	1920×1080
焦距	4mm
視場角	71.5°×44.1°
長焦可見光
分辨率	1920×1080
焦距	16mm
視場角	20.4°×11.2°
激光測距機
波長	905nm
最大測距距離	≥1.2km（能見度≥6Km條件下）
最小測距距離	≤20m
測距精度	≤1m
測距頻率	1～5Hz
伺服平台
方位轉角	-120°～+120°
俯仰轉角	-100°～+25°
穩定精度	≤1mrad
測角精度	≤2mrad
跟蹤精度	≤2mrad
最大角速度	60°/s
最大角加速度	60°/s²
系統參數
開機準備時間	≤15S（完成自檢）
供電電壓	DC18～30V
功率	≤25W（穩态）
重量	≤850g
體積	101.2mm×92.5mm×67.72
接口
控制接口	RS422
視頻接口	百兆網
環境适應性
工作溫度	-40℃～+55℃
存儲溫度	-50℃～+65℃
